大口徑法蘭制造特點及裝配原則要求

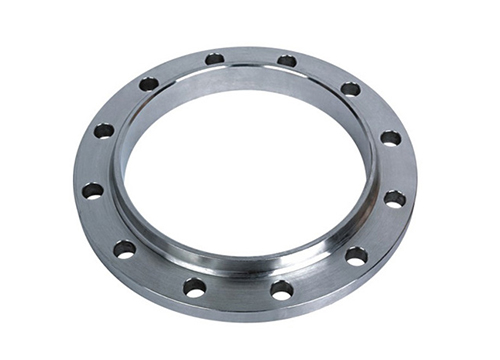

大口徑法蘭按尺寸可分為小型法蘭、中型法蘭、大型法蘭。根據連接方式的不同，可分為板式平焊大口徑法蘭法蘭、帶勁平焊法蘭、對焊法蘭、承插焊法蘭、螺紋連接大口徑法蘭法蘭等。適用于大口徑法蘭。法蘭的制造工藝和用途。

大口徑法蘭是機械行業應用廣泛、應用廣泛的一類法蘭，得到了用戶的高度評價和支持。大口徑法蘭用途廣泛，其使用范圍由其特性決定，主要用于低壓未精制壓縮空氣、低壓等相對溫和的介質條件。循環水。優點是價格相對較低。盤管法蘭適用于連接公稱壓力不超過2.5MPa的鋼管。線圈法蘭密封面有光面、凹面、凸面、榫槽面三種。光滑盤管法蘭應用還有兩種其他類型的軋制法蘭也很常用。線圈法蘭的種類和型號很多。對焊鋼法蘭用于法蘭與管道之間的對接焊縫。

大口徑法蘭具有較高的工作特性和性能，結構合理，強度和剛度高。能承受高溫高壓、反復彎曲和溫度波動，密封性能可靠。公稱壓力為0.25～2.5MPa的軋制法蘭采用凹凸密封面。軋制法蘭的主要使用環境適宜，必須根據具體情況確定，以保證大口徑法蘭的具體使用價值和性能，并能承受高溫高壓。

大型卷制將大口徑法蘭從中間板切割成板條，滾壓成圓形，并加工水管和螺栓孔。這通常是大長度為7米的大法蘭。這種類型的法蘭具有優良的質量保證。材質為中板，密度好。材質有碳鋼、不銹鋼、合金鋼等。

大口徑法蘭裝配的原則和要求

1、裝配一對法蘭時，安裝法蘭上的螺栓孔必須與固定法蘭上相應的螺栓孔對齊。固定法蘭平行，偏差為法蘭外徑的1.5‰以下和2mm以下。

2、用90°角尺，從左右檢查并修正法蘭位置，測試合格后，點焊第3、4點。這樣就完成了法蘭的點焊和固定。

3、在為設備或閥門選擇相應的法蘭時，請確保原設備或閥門的法蘭與管道的法蘭連接尺寸相匹配。

4、裝配平焊法蘭時，需將管端插入法蘭內徑厚度的2/3處，然后將法蘭點焊在管上。對于水平管，從上方點焊，用90°角尺從不同方向檢查和校正法蘭位置，使密封面垂直于管道中心線，點焊底部點。

5、在裝配法蘭之前，清潔法蘭表面，特別是密封面。
